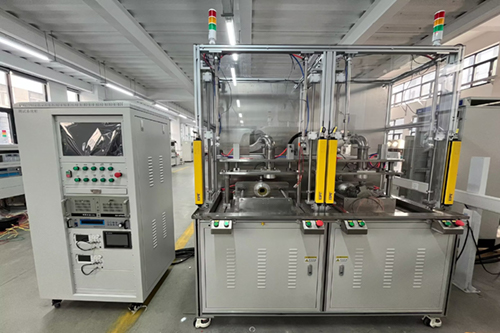

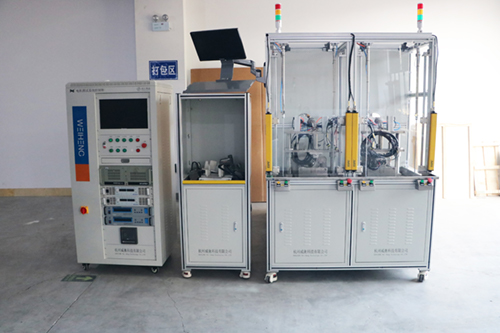

產品概述：

該系統采用整體式平臺：提供DC 6～48V、額定電流0～30A可調電源輸出控制水泵運轉，同時對待測電機實時運行電壓、電流、功率進行高精度測量；系統通過不銹鋼汽蝕罐提供試驗介質，同時進行系統穩流；采用球閥、液位計進行介質液位監測及控制；通過溫控表、溫度傳感器及制冷加熱機組進行試驗介質溫度監測和控制；通過真空泵、泄壓閥以及壓力傳感器實現汽蝕罐真空度或灌頂壓力的監測和控制；通過高精度壓力傳感器和高精度電磁流量計實現水泵流量、揚程、汽蝕余量的實時測量；同時，試驗臺設計蓄水槽、過濾器及回水泵裝置，確保試驗平臺的干凈整潔、同時對裝卸過程的外溢介質進行有效回收。

水泵試驗臺配置高性能工控機，基于labview軟件開發水泵性能測試軟件，實現測試過程的自動化控制、試驗數據的自動采集 / 后處理 / 性能曲線擬合 / 多工況點合格判定，并生成可定制化的檢測報告，同時測試數據保存至歷史數據庫，支持隨時查閱、調取和修改、打印。

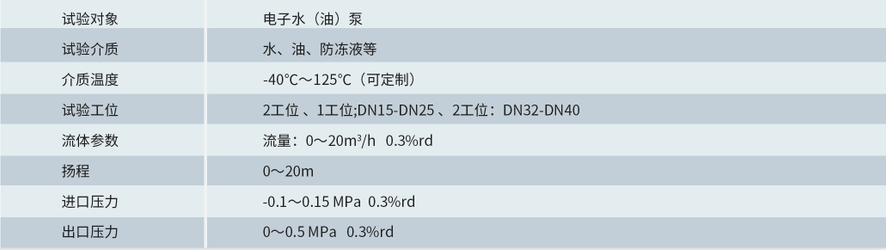

試驗數據：

電壓、電流、電機功率、進口壓力、出口壓力、流量、介質溫度、液位、揚程、功率、效率；

分析數據：

揚程、泵效率；額定流量處揚程、額定流量處功率、額定流量處效率、流量-揚程特性曲線。

適用范圍：

• 參考標準《QC T 288.2-2001汽車發動機冷卻水泵試驗方法》和《GBT3214-2007水泵流量的測定方法》

• 對于小流量水泵選用專用流量傳感器，以確保測試測量的準確性

• 可設計為多管路寬量程對不同型號水泵進行測試
